Prender y apagar un led con Arduino utilizando un control remoto

Para la realización de esta practica sigue los siguientes pasos;

 Paso 1

Descargar la libreria de IRremote.

Da click en el siguiente link y realiza los pasos que se indican

https://github.com/shirriff/Arduino-IRremote

Paso 2

Ahora procedemos a armar el siguiente circuito en la placa de arduino el material a utilizar es el siguiente:

1 arduino uno

1 resistecia de 330 ohms

1 proboard

1 led

1 capacitor de 47 mf

1 resistencia de 47 ohms

1 infarrojo

Paso 3

Abrimos nuestro programa Arduino damos click en ejemplos como se muestra en la figura

Paso 4

Cargamos el programa a nuestra placa de arduino ya que esta armado el circuito.

Damos click en monitor puerto serial para que al momento de pulsar cualquier tecla nos aparezca el código en decimal y así podamos después encender y apagar un led al pulsar dicha tecla.

Establecemos como pin de salida al numero 10.

Paso 5

Ahora procedemos a hacer nuestro programa para encender y apagar el led ya que tenemos el código en decimal.

Como pueden notar el led esta conectado a la entrada no.5 y utilizamos una bandera para saber cuando debe prender el led y cuando debe estar apagado al momento de pulsar la tecla correspondiente  al numero en decimal que obtuvimos anteriormente.

Paso 6

Comprobar que el código funciona correctamente.

Si deseas puedes descargar el código en el siguiente link.

Para obtener el código del control en numeración decimal.

https://app.box.com/files/0/f/0/1/f_26568764671

Código de esta practica

https://app.box.com/files/0/f/0/1/f_26568788051

NOTA:

Cada control emite diferentes codigos solo tendrias que adaptar el codigo al que aparezca con tu control remoto.

Comunicación por código morse utilizando processing

Para la realización de esta practica sigue los siguientes pasos:

Paso 1

Descargar  processing y posteriormente instalarlo en nuestra maquina, hay diversas versiones pero nosotros te recomendamos la 1.5.1, la puedes descargar en el siguiente link

https://processing.org/download/?processing

Ya instalado el programa vamos a instalar las librerías para que podamos comunicarnos de processing con la placa de arduino 1, sino tienes instalada la IDE de arduino da click en el siguiente link.

http://arduino.cc/en/pmwiki.php?n=main/software

Paso 2

Copiamos las librerías de arduino en la carpeta de proccessing como se muestra en la siguiente imagen, tienen que estar las carpetas de arduino y controlP5 ya que estan permiten que sea posible la comunicación entre processing y el arduino.

Paso 3

Ya que tenemos instalado processing con las librerías correspondientes abrimos el programa, que es donde vamos a trabajar para desarrollar nuestra aplicación:

Paso 4

 Ya vimos en la otra práctica (practica 1) como funciona el código morse solo escribimos como sera la comuniciacion con arduino como se muestra en la siguiente imagen:

Despues continuamos programando nuestro botón en donde vamos a escribir, para que al darle enter se envie la palabra y se represente en la tarjeta arduino con código morse(puntos y líneas)

Como pueden notar es muy parecido a la pantalla de arduino si es que ya han trabajado en ella será mas fácil su comprensión.

Paso 5

Ahora procedemos a armar el siguiente circuito en la placa de arduino el material a utilizar es el siguiente:

1 arduino 1

1 resistecia de 330 ohms

1 proboard

1 led





Paso 6

Ya que esta armado el circuito, abrimos la aplicación de arduino, y damos click en archivo como se muestra en pantalla:

Click en ejemplos  como se muestra a continuación:

Después de esto cargamos el programa a nuestro arduino.

Paso 7

Comprobamos que funcione correctamente nuestra aplicación escribiendo una palabra en la pantalla de processing.

En la pantalla que nos quedo despues de terminar nuestra aplicacion.

Podemos escribir mayusculas o minusculas y no abra nungun problema al momento de interpretar el texto en codigo morse.

Si deseas descargar el codigo en processing da click en el siguiente link

https://app.box.com/files/0/f/0/1/f_26113793323

Comunicación por código morse

Con esta información se dará a conocer  a detalle  como se desarrollo la aplicación de encender y apagar un led por medio de un push button para representar el texto en código morse con arduino:

Material que se utilizo:

1 Protoboard
1 Arduino uno
1 Led
1 Push button
1 Resistencia de 330 ohms
1 Resistencia de 10 kilo-ohms
Cable para hacer las conexiones

Lo primero que se hizo fue conectar el Arduino en el Protoboard como se muestra en el siguiente esquema:

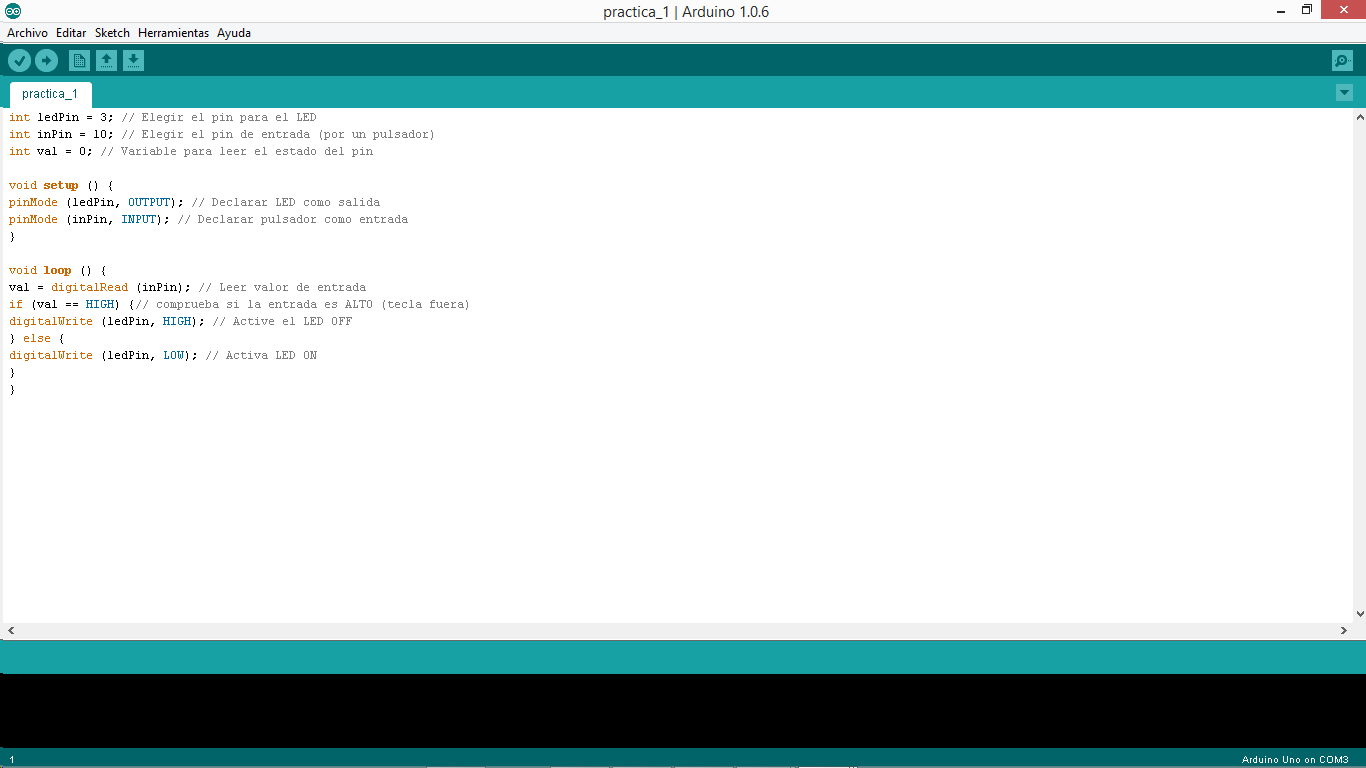

Después de esto desarrollamos el código arduino y debe queda de la siguiente forma:

A continuación cargamos el código a nuestro arduino, como pueden observar cuando nosotros pulsemos el push button con un click corto el led enciende y esto representa un punto, mientras que un click largo representa una linea.
   Con esto nosotros podemos representar las letras y símbolos.

Por ultimo hicimos la representación de palabras y letras pulsando el push button.

El codigo arduino esta disponible en el siguiente enlace:

Codigo arduino
